Conversiones

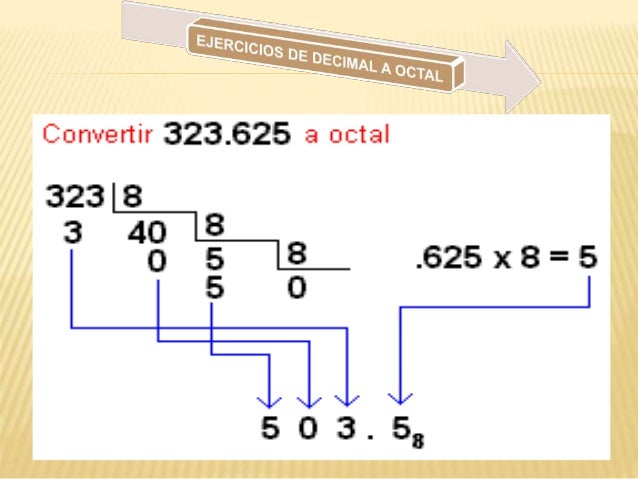

Decimal a octal
Binario a decimal
Binario a decimal
Binario a Hexadecimal
martes, 4 de diciembre de 2018
Operaciones lógicas
Operaciones lógicas
Mientras que los operadores aritméticos se usan
principalmente con números, los operadores lógicos están pensados para usarse
con valores lógicos (verdadero y falso). Alguna de estas operaciones pueden
variar desde la condición "If" "Else" y usando como
referencia símbolos matemáticos ( mayor qué ">", menor qué
"<", diferente a "!= o ><"), agregando también
símbolos lógicos (y "AND", o "OR" y no).
Operaciones aritméticas
Operaciones aritméticas
Estas operaciones están definidas por los símbolos matemáticos más básicos: suma (+), resta (-), multiplicación (* o un ciclo de suma), división (/ o un ciclo de resta) y potencia (^). En la programación son comúnmente usadas en cualquier lenguaje tanto para escribir datos en pantalla en base a una de estas operaciones, como declarar variables
Unidad lógica aritmética
Unidad lógica aritmética
Una unidad de lógica aritmética (ALU) es
la parte de un procesador de computadora (CPU) que realiza operaciones
aritméticas y lógicas en los operandos en palabras de instrucción de
computadora. En algunos procesadores, la ALU se divide en dos unidades, una
unidad aritmética (AU) y una unidad lógica (LU). Algunos procesadores contienen
más de una AU, por ejemplo, uno para operaciones de punto fijo y otro para
operaciones de punto flotante. (En las computadoras personales, las operaciones
de punto flotante a veces se realizan mediante una unidad de punto flotante en
un chip separado llamado coprocesador numérico).
Además, la ALU tiene acceso directo de
entrada y salida al controlador del
procesador, la memoria principal (memoria de acceso aleatorio o RAM en una
computadora personal) y dispositivos de entrada / salida
Retardo
Retardo
El retardo normalmente se ve
representado como el diferencial de tiempo que se establece entre la señal de
salida y de entrada de un dispositivo, en otras palabras es el tiempo que tarda
una señal en producirse; en la informática es el tiempo requerido que tarda en
enviarse un paquete de datos
Pila informática
Pila
informática
En informática, una pila es un tipo de datos abstracto
que sirve como una colección de elementos, con dos operaciones principales:
Push, que agrega un elemento a la colección, y
Pop, que elimina el elemento agregado más recientemente
que aún no se eliminó...
/* Al entrar o al salir de la instrucción en
ensamblador del programa, el compilador
no va a guardar los datos en el banco de la RAM
actualmente activo. Esto significa
que en esta sección de programa la selección de banco
depende de los registros SFR
utilizados. Al volver a la sección de programa escrito
en C, los bits de control
RP0 y RP1 deben devolver el estado que tenían antes de
la ejecución del código en
lenguaje ensamblador. En este ejemplo, el problema se
soluciona al utilizar la
variable auxiliar saveBank que guarda el estado de
estos dos bits*/
saveBank = STATUS & 0b01100000; // Guardar el
estado de los bits RP0 y RP1
// (bits 5 y 6 del registro STATUS)
asm {
// Inicio de la secuencia en ensamblador
...
...
// Código ensamblador
...
}
// Final de la secuencia en ensamblador
STATUS &= 0b10011111; // Bits RP0 y RP1 devuelven
su estado original
STATUS |= saveBank;
...
...
Bus de Datos
BUS
De Datos
Un bus de datos es un sistema dentro de una computadora o
dispositivo, que consiste en un conector o conjunto de cables, que proporciona
transporte para los datos. Diferentes tipos de buses de datos han evolucionado
junto con las computadoras personales y otras piezas de hardware.
En general, un bus de datos está ampliamente definido.
El
primer estándar para el bus de datos fue de 32 bits, mientras que los sistemas
de bus de datos más nuevos pueden manejar cantidades mucho mayores de datos.
Un
bus de datos puede transferir datos hacia y desde la memoria de una
computadora, o hacia o desde la unidad central de procesamiento (CPU) que actúa
como el "motor" del dispositivo. Un bus de datos también puede
transferir información entre dos computadoras.
Bus de direcciones
Bus de direcciones
El bus de direcciones es
un canal del microprocesador totalmente
independiente del bus de datos donde
se establece la dirección de memoria del dato en tránsito.
El bus de
dirección consiste en el conjunto de líneas eléctricas necesarias para
establecer una dirección. La capacidad de la memoria que se puede direccionar
depende de la cantidad de bits que conforman el bus de direcciones, siendo 2n el
tamaño máximo en bits del banco de memoria que se podrá direccionar con n
líneas. Por ejemplo, para direccionar una memoria de 256 bits, son necesarias
al menos 8 líneas, pues 28 = 256. Adicionalmente pueden ser
necesarias líneas de control para señalar cuándo la dirección está disponible
en el bus. Esto depende del diseño del propio bus.
Bus de control
Bus de
control
El bus
de control gobierna el uso y acceso a las líneas de datos y de direcciones.
Como éstas líneas están compartidas por todos los componentes, tiene que
proveerse de determinados mecanismos que controlen su utilización. Mejor dicho,
es el que permite que no haya colisión de información en el sistema.
Assembly
Assembly
Un lenguaje de ensamblaje (o ensamblador), a menudo abreviado asm, es un lenguaje de programación de bajo nivel en el que existe una correspondencia muy fuerte entre las declaraciones del programa y las instrucciones de código de máquina de la arquitectura.
Cada lenguaje ensamblador es específico de una arquitectura de computadora y sistema operativo en particular. En contraste, la mayoría de los lenguajes de programación de alto nivel generalmente son portátiles en múltiples arquitecturas, pero requieren interpretación o compilación. El lenguaje ensamblador también se puede llamar código de máquina simbólico.
Pointer
Pointer
En informática, un puntero es un objeto de lenguaje de programación que almacena la dirección de memoria de otro valor ubicado en la memoria de la computadora. Un puntero hace referencia a una ubicación en la memoria, y la obtención del valor almacenado en esa ubicación se conoce como desreferenciación del puntero. Como analogía, un número de página en el índice de un libro podría considerarse un puntero a la página correspondiente; la eliminación de la referencia a dicho puntero se haría al pasar a la página con el número de página dado y leer el texto que se encuentra en esa página. El formato y el contenido reales de una variable de puntero dependen de la arquitectura de la computadora subyacente
Carry
Carry
En aritmética elemental, un acarreo es un dígito que se transfiere de una columna de dígitos a otra columna de dígitos más significativos. Es parte del algoritmo estándar para sumar números al comenzar con los dígitos más a la derecha y trabajar hacia la izquierda. Por ejemplo, cuando se agregan 6 y 7 para hacer 13, el "3" se escribe en la misma columna y el "1" se lleva a la izquierda. Cuando se usa en la resta, la operación se llama préstamo.
Banderas o flag
Banderas o flag
En informática, una bandera es un valor que actúa como
una señal para una función o proceso. El valor de la bandera se utiliza para
determinar el siguiente paso de un programa. Las banderas son a menudo banderas
binarias, que contienen un valor booleano (verdadero o falso). Sin embargo, no
todas las banderas son binarias, lo que significa que pueden almacenar un rango
de valores.
Puede pensar en una bandera binaria como una pequeña
bandera roja que se despliega cuando es falsa, pero aparece cuando es
verdadera. Una bandera levantada le dice a un programa: "Detente, haz algo
diferente". Un ejemplo común de una bandera en la programación de
computadoras es una variable en un bucle while. El siguiente bucle de PHP se
repetirá hasta que $ flag se establezca en true.
$flag = false;
$i = 1;
while (!$flag) // stop when $flag is true
{
echo "$i, ";
$i++; // increment $i
if
($i > 100) $flag = true;
}
Memoria EEPROM
Memoria EEPROM
“Erasable Programmable Read Only Memory”
que se puede traducir como Memoria programable borrable de solo
lectura.. Como su nombre sugiere, una EEPROM puede ser borrada
y programada con impulsos eléctricos.
Memoria EPROM
Memoria EPROM
Está
formada por celdas de FAMOS (Floating Gate Avalanche-Injection Metal-Oxide
Semiconductor) o "transistores de puerta flotante", cada uno de los
cuales viene de fábrica sin carga, por lo que son leídos como 1 (por eso, una
EPROM sin grabar se lee como FF en todas sus celdas). Se programan
mediante un dispositivo electrónico que proporciona voltajes superiores a los
normalmente utilizados en los circuitos electrónicos.
Memoria PROM
Memoria PROM
Es una
memoria digital donde el valor de cada bit depende del estado de
un fusible (o anti fusible), que puede ser quemado una sola vez. Por
esto la memoria puede ser programada (pueden ser escritos los datos) una sola
vez a través de un dispositivo especial, un programador PROM. Estas memorias
son utilizadas para grabar datos permanentes en cantidades menores a las ROMs, o
cuando los datos deben cambiar en muchos o todos los casos.
Memoria ROM
Memoria
ROM
Read-only memory (or simply ROM) es un tipo de memoria de
computadora. A diferencia de la RAM, mantiene su contenido incluso cuando la
computadora o el dispositivo están apagados. Por lo general, la ROM no se puede
escribir cuando la computadora se ejecuta normalmente. La ROM se usa para el
BIOS que le indica a la computadora cómo iniciar, o programas importantes como
el firmware de ciertos dispositivos, que generalmente no necesitan ser
modificados. Por lo general, ROM viene en chips de computadora.
Memoria RAM
Memoria
RAM
La memoria de acceso aleatorio, o RAM, es el hardware
físico dentro de una computadora que almacena temporalmente los datos y sirve
como la memoria "operativa" de la computadora.
MPLAB
MPLAB
MPLAB® X Integrated Development Environment (IDE) es un
programa de software que se ejecuta en una PC (Windows®, Mac OS®, Linux®) para
desarrollar aplicaciones para microcontroladores de Microchip y controladores
de señales digitales. Se denomina entorno de desarrollo integrado porque
proporciona un "entorno" integrado único para desarrollar código para
microcontroladores integrados.
Aquí se inserta el link para obtener una descarga
gratuita, debe dar click en la foto:
En el siguiente video, se explica una simulación del
MPLAB para lograr programar un pic:
Principales registros SFR
Principales registros SFR
El siguiente link describen los
principales registros SFR del microcontrolador PIC16F887. Los bits de cada
registro controlan los circuitos diferentes dentro del chip, así que no es
posible clasificarlos en grupos especiales. Por esta razón, se describen junto
con los procesos que controlan.
En el siguiente link encontrara mas información:
https://www.mikroe.com/ebooks/microcontroladores-pic-programacion-en-c-con-ejemplos/principales-registros-sfr
Modo de direccionamiento
Modo de direccionamiento
Los modos de direccionamiento de un microcontrolador,
son las diferentes maneras de especificar un operando dentro de una
instrucción mediante lenguaje ensamblador, en otras palabras, localiza la
dirección de memoria de un operando mediante la información contenida en los
registros del microcontrolador. Se definen de seis formas:
- Direccionamiento Directo: En el modo directo, el campo de dirección contiene la dirección del operando. Se requiere una única referencia de memoria para leer el operando de la localización dada. Sin embargo, sólo proporciona un espacio de direcciones limitado.
- Direccionamiento Indirecto: Este modo tiene un espacio de direcciones grande, a diferencia del direccionamiento inmediato y el directo, pero debido a que se requieren múltiples accesos de memoria para encontrar el operando es más lento.
- Direccionamiento Inmediato: Este modo es rápido y se puede utilizar para definir constantes o establecer valores de variables iniciales.
- Direccionamiento Indirecto de registro: Este modo tiene un espacio de direcciones grande, pero es limitado al ancho de los registros disponibles para almacenar la dirección efectiva.
- Direccionamiento de Desplazamiento: Este modo puede considerarse una combinación del modo de direccionamiento indirecto y de registro.
- Direccionamiento de Pila (Stack): Consiste en un conjunto lineal de ubicaciones referidos al último que entra y primero en salir. El operando está en la parte superior de la pila.
